建設用トルクスドライブコンクリートアンカー

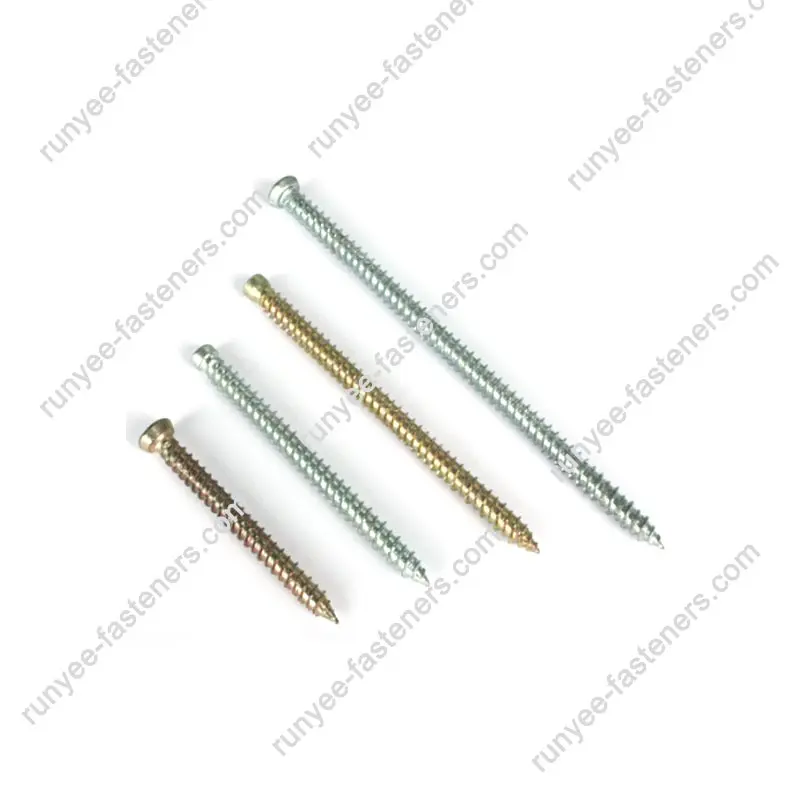

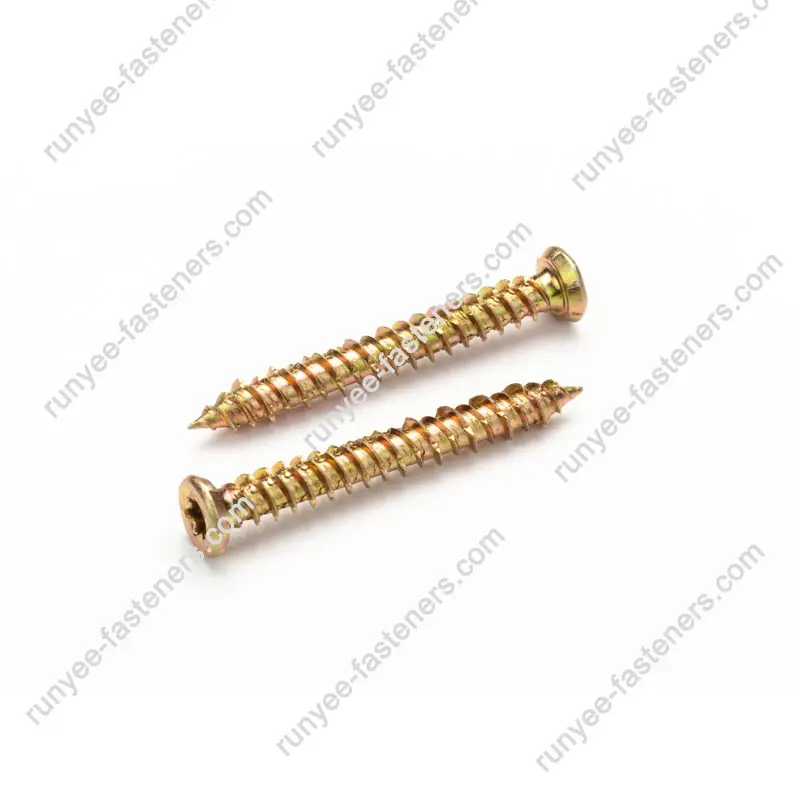

ルニーメーカーは、従来の拡張アンカーやウェッジ ボルトの直接代替品として設計された建設用トルクス ドライブ コンクリート アンカーを提供しています。この製品は、トルクス T30 凹部を備えた平皿頭が特徴で、頭上や狭いスペースへの設置に重要なカムアウトのない高トルク伝達を可能にします。特殊な高低ねじ山形状により、コンクリート、中実レンガ、中空ブロック、気泡コンクリートの事前に開けられた穴に雌ねじが切り込まれ、基材に亀裂を生じる可能性のある膨張応力を発生させることなく即時保持強度が得られます。表面処理には、屋内使用向けの亜鉛メッキ、油保持のためのリン酸塩処理、塩水噴霧最大 500 時間の屋外耐食性のためのラスパートまたはダクロメットが含まれます。窓枠、手すり、ドア枠、水切り、雨戸、照明器具、敷居などに適したアンカーです。生産ラインは直径 M2.5 ～ M8.0、長さ 300mm までをカバーしており、完全に社内で熱処理とコーティングが行われています。品質チェックには、寸法精度、硬度プロファイル (表面 HV 530 ～ 560)、およびトルク テストが含まれます。信頼できるサプライヤーとして、この工場は 350 セット以上の設備を備えた 13,000 平方メートルの敷地で稼働し、大規模な建設資材のリードタイムとバッチの一貫性を確保しています。

機械仕様と材料データ

正確なエンジニアリングデータは、構造コンクリートにおける信頼性の高い固定の基礎を形成します。次の表は、製造記録から直接取得した、建設用トルクス ドライブ コンクリート アンカーの検証済みパラメータを示しています。

アンカーは、冷間圧造とねじ転造を使用して製造され、その後、ドリル先端の硬度とコアの靭性の最適なバランスを達成するためにメッシュベルトの連続熱処理が行われます。これにより、高低ねじ山が、設置中に剥がれたり破損したりすることなく、コンクリートにきれいに切断できることが保証されます。

設置手順と基材の適合性

定格の引き抜き値とせん断値を達成するには、正しい取り付けが重要です。建設用トルクス ドライブ コンクリート アンカーを使用するには、指定された直径と深さで事前に穴を開け、その後 T30 ビットで直接打ち込みます。

• 事前穴あけ：ネジの噛み合いを最適にするには、穴の直径がアンカーの直径から 0.2 ～ 0.4 mm を引いたものと一致する必要があります。埃を収容するために、深さはアンカーの長さを少なくとも 5 mm 超える必要があります。
• 運転：M8サイズの場合はトルク制限のあるインパクトドライバーまたはドリルを10～15N・mに設定してご使用ください。 Torx T30 ドライブは確実な噛み合いを保証し、ビットの滑りと作業者の疲労を軽減します。
• ベース材料:固体コンクリート (C20/25 以上)、中空レンガ、気泡コンクリートブロック、天然石に適しています。軽量石膏ボードや薄いベニヤにはお勧めできません。
• エッジ距離:吹き出しを防ぐために、端からアンカー直径の少なくとも 2.5 倍を維持してください。
• 間隔:複数のアンカーの場合、干渉を避けるために、中心間の距離は直径の 5 倍以上である必要があります。

拡張アンカーと比較して、この装置は半径方向の拡張応力を発生させないため、脆弱な石材や端近くでの使用がより安全になります。セルフタッピング動作により、必要に応じて簡単に取り外したり位置を変更したりすることもできます。

環境暴露に対するコーティングの選択

表面保護は、コンクリートアンカーシステムの耐用年数における重要な要素です。サプライヤーは、それぞれ特定の暴露条件に適合する 5 つの標準コーティング オプションを提供しています。

• 亜鉛メッキ(クリア/ブルー):基本的な屋内保護。湿気にさらされない乾燥した環境に適しています。通常の厚さは 5 ～ 8 μm。
• リン酸塩処理（オイルコーティング）：潤滑剤を保持する多孔質表面を提供し、運転中に摩擦低減が必要な用途に最適です。限定的な耐食性を提供します。
• ダクロメット:亜鉛アルミニウムフレークコーティング、クロムフリー。優れたバリア保護と耐かじり性を提供します。屋外および軽度の腐食性環境に適しています。
• ラスパート:リン酸亜鉛、エポキシ、トップコートによる多層コーティング。高い耐薬品性と 500 時間以上の塩水噴霧性能を実現します。海岸沿いや工業的な雰囲気におすすめです。
• ニッケルメッキ：装飾性と耐食性があり、外観が重要な建築露出用途に指定されることがよくあります。

すべてのコーティングプロセスは蛍光X線厚さ計で監視され、ねじ山の側面やヘッド下の半径を含む表面全体の均一性が保証されます。

品質保証とトレーサビリティ

建設業界の要件を満たすために、工場ではすべての生産バッチを対象とする多段階検査プロトコルを実施しています。このシステムは、未加工の鋼線から完成したパッケージ製品までの完全なトレーサビリティを提供します。

• 入荷素材:C1022A ワイヤの各コイルは、発光分光分析を使用して化学組成が検査されます。冷間圧造の前に、引張試験と曲げ試験で延性を確認します。
• 工程内チェック:デジタル ノギスとねじリング ゲージは、高速圧延中に外径、ピッチ、ねじ山の角度を 30 分ごとに監視します。
• 硬度マッピング:熱処理後のケースとコアに対してビッカース硬度試験を実施します。目標は、表面の HV 530 ～ 560、中心硬度 HV 380 ～ 420 で、強靱で耐衝撃性のアンカーを保証します。
• トルクと引き抜き試験:万能試験機を使用して各バッチのサンプルに対して破壊試験を実施し、極限引張強度が1100 N/mm2を超えることを確認します。
• 塩水噴霧室:コーティングされたサンプルは、耐食性の主張を検証するために、ASTM B117 に従って中性塩噴霧に 500 時間さらされます。

すべての記録はデジタル形式で保存され、ご要望に応じて各荷物に添付して提供できます。この体系的なアプローチは ISO 9001:2015 の要件に準拠しており、大規模な建設プロジェクトにおける製品の一貫性に対する信頼をもたらします。

典型的なアプリケーションシナリオ

建設用トルクス ドライブ コンクリート アンカーは、住宅および商業ビルの両方での幅広い固定作業に仕様化されています。フラットヘッド設計により、仕上げ面に不可欠な同一面への取り付けが可能になります。

• 窓とドア枠の取り付け:皿頭はプロファイルに対して平らに配置され、コーキングまたはガスケットで簡単にシールできます。
• 室内手すりと手すり:安全荷重基準を満たし、堅固な石積みまたはコンクリート壁に確実に固定します。
• 金属製ドアフレーム:フレームにあらかじめ開けられた穴を使用して、コンクリートの床または壁の下地に直接固定します。
• ジョイントフラッシングとストームシャッター:長期的な性能を維持するには耐食性コーティングが不可欠な外装用途。
• 照明器具および電気ボックス:ねじ山設計により浅い埋め込みが可能で、ゴミが少なく素早く噛み合います。
• しきい値と遮蔽されたエンクロージャ:このアンカーは薄片のコンクリートやレンガにうまく機能し、ひび割れすることなく確実に保持します。

それぞれのシナリオにおいて、この装置は個別の壁プラグや設定ツールの必要性を排除するため、従来の拡張ボルトと比較して設置時間を短縮します。

梱包と物流

この工場は、建設現場の要件や出荷条件に合わせた柔軟な梱包ソリューションを提供しています。バルクパッケージ化により大規模プロジェクトの単位あたりのコストが削減され、小箱のオプションは分散した在庫管理者に適しています。

• バルク梱包:ストレッチラップでパレット化された、耐久性の高い段ボール箱または強化 PP 織バッグ。各パッケージにはサイズ、数量、バッチ番号が記載されています。
• 小さな箱の梱包:50 個、100 個、または 200 個が入ったカスタム印刷ボックスを小売または流通チャネル用のマスター カートンに詰めます。
• 最小注文数量:シングルサイズで1000キログラム。標準コンテナには、異なるサイズを組み合わせて最大 25 個まで収容できます。
• リードタイム：標準的な生産リードタイムは、コーティングや梱包の要件に応じて、注文確認後 20 ～ 30 日です。

サプライヤーの月間生産量は 1,200 トンであるため、緊急の建設注文であっても事前に連絡すれば迅速に対応できます。すべてのパレットはフォークリフトで安全に扱えるように設計されており、コンテナに積み込む際に積み重ねることができます。

よくある質問

コンクリートアンカーの高低ねじ設計の利点は何ですか?
高低ねじはセルフタッピング動作を生み出し、コンクリートや石材に雌ねじを切り込みます。拡張アンカーとは異なり、母材に外向きの圧力がかからないため、ひび割れのリスクが軽減されます。低いねじ山はほこりや破片に対するクリアランスを提供し、高いねじ山は基材と係合して強力な引き抜き抵抗を実現します。

これらのアンカーは中空レンガや気泡コンクリートにも使用できますか?
はい、建設用トルクス ドライブ コンクリート アンカーは、下穴が慎重に開けられていれば、中空石材や気泡コンクリートに適しています。中空材料の場合、アンカーはキャビティの壁と係合して機械的インターロックを形成します。ただし、耐荷重は無垢コンクリートに比べて低くなりますので、具体的な設計値については現場試験により確認してください。

事前穴あけは必ず必要ですか?
はい、事前の穴あけは必須です。アンカーには自動穴あけチップがありません。ねじ山をガイドするパイロット穴に依存します。適切なねじ山形成を確保するには、ドリル ビットはアンカーの直径と厳密に一致する必要があります (通常は 0.2 ～ 0.4 mm 小さくなります)。過熱や早期摩耗を防ぐには、正しいドリルビットと速度を使用することが不可欠です。

T30 ドライブはどのように設置の信頼性を向上させますか?
Torx T30 ドライブはストレートウォール設計となっており、プラスドライブや六角ドライブと比較してより大きな表面積に駆動トルクを分散します。これにより、カムアウト（ビットの滑り）のリスクが軽減され、凹部を損傷することなく、より高いトルクの伝達が可能になります。また、取り付けビットの寿命も延びるため、大量の建設作業に最適です。

推奨取り付けトルクはどれくらいですか？
固体コンクリート内の M8 アンカーの場合、推奨される取り付けトルクは 10 ～ 15 N·m です。この範囲を超えると、柔らかい基板のネジ山が剥がれたり、ドライブの凹部が損傷したりする可能性があります。一貫した結果を得るには、設定を調整できるトルク制限クラッチまたはインパクト ドライバーを使用することをお勧めします。

このサプライヤーを選ぶ理由

建設用ファスナーの信頼できる製造パートナーを選択するには、技術力、品質システム、サプライチェーンの安定性を評価する必要があります。 2013 年に設立された Runyee 工場は、一貫した建設用トルクス ドライブ コンクリート アンカーを国際市場に提供することで評判を築いています。

• 社内生産チェーン:伸線、冷間圧造から熱処理、メッキまでの全工程を13,000㎡の施設内で管理しています。これにより、リードタイムの​​変動が軽減され、トレーサビリティが確保されます。
• ISO 9001認証品質:品質管理システムは、入荷した材料の検査、工程管理、最終製品のテストをカバーします。第三者監査により、国際規格への準拠が確認されます。
• テクニカルサポート：エンジニアリング チームは、アンカーの選択、トルク設定、取り付けのトラブルシューティングをサポートします。小規模工事から大規模工事まで対応可能なサービスです。
• 容量と柔軟性:350 台以上の高度な機械を備え、月間生産量 1,200 トンを誇るサプライヤーは、標準的な注文と特別な長さ、ヘッド スタイル、コーティングを含むカスタマイズされた注文の両方に対応できます。
• 世界的な輸出経験:製品はヨーロッパ、南米、中東、南アフリカ、東南アジアに出荷され、さまざまな規制や環境要件を満たしています。

この製造の深さ、品質保証、物流能力の組み合わせにより、サプライヤーは世界中で建設アンカー ソリューションの信頼できる供給元としての地位を確立します。
