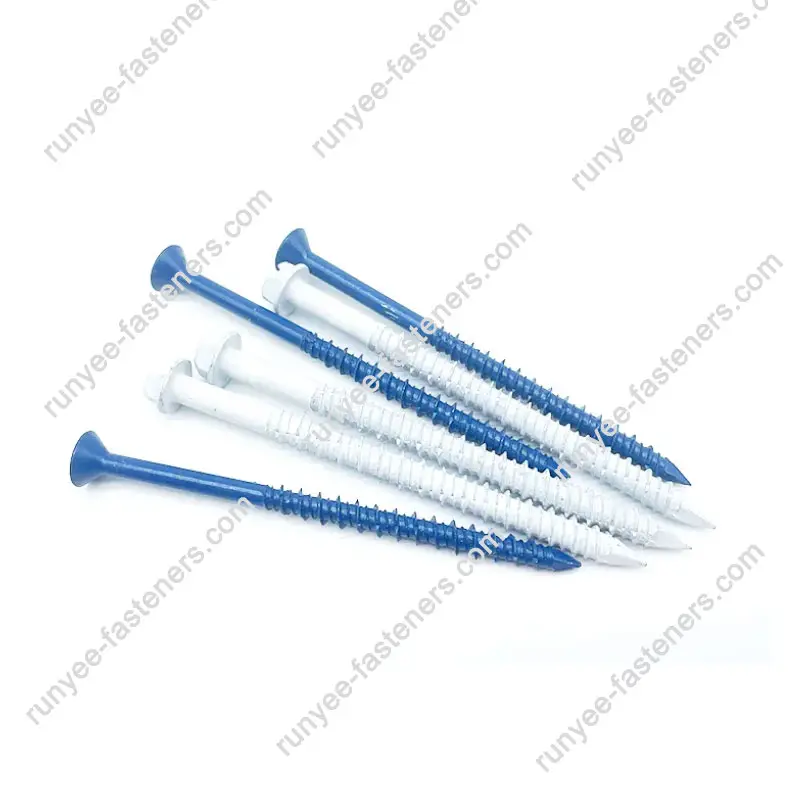

鋼鉄およびコンクリート接続用の六角ワッシャーヘッドコンクリートねじ

ルニー工場では、コンクリート、石材、ブロックへの木材や固定具の取り付けが必要なプロジェクト向けに設計された、鋼鉄とコンクリート接続用の六角ワッシャーヘッドコンクリートネジを提供しています。六角ワッシャーヘッドは大きな座面を提供し、クランプ力を均等に分散して柔らかい材料での引き抜けを防ぎます。ダイヤモンドポイントの先端により、事前に開けられた穴での正確な開始が可能になり、3 つの切断線を備えた高低ねじ山により、半径方向の拡張圧力を発生させることなく母材に雌ねじが作成され、従来の拡張アンカーによく見られる亀裂のリスクが排除されます。ブルーの Ruspert コーティングは多層システム (リン酸亜鉛 + エポキシ + トップコート) で、500 ～ 1500 時間の中性塩水噴霧耐性を実現し、屋内と屋外の両方の暴露に適しています。この装置は、窓枠の取り付け、手すりの固定、ドアフレームの固定、鉄骨とコンクリートの構造接合など、幅広い用途に対応しています。生産は、完全な社内熱処理とコーティングにより、ヘッド スタイル (フラット、シリンダー、六角) とドライブ (スロット付き、スロットなし、フィリップス) をカバーします。品質チェックには、すべてのバッチが建設グレードの性能基準を満たしていることを確認するために、ねじ山プロファイルの検証、硬度マッピング、トルクテストが含まれます。

寸法仕様とコーティングデータ

次の表は、生産記録とサードパーティの検証に基づいた、鋼とコンクリート接続用の六角ワッシャーヘッドコンクリートねじの検証済みパラメータを示しています。

ダイヤモンドポイントの先端形状により、設置時の歩行が軽減され、密度の高いコンクリートでも正確に設置できます。ねじ山プロファイル上の 3 つの切断線により、標準のねじ山設計と比較して切りくず除去性が向上し、取り付けトルクが軽減されます。

設置ガイドラインと基板の準備

鋼とコンクリート接続用の六角ワッシャーヘッドコンクリートねじを適切に取り付けるには、定格保持値を達成するための一連の検証済み手順に従う必要があります。

• 事前穴あけ：呼び径から0.2mmを引いた超硬チップドリルを使用してください。ドリルの深さは、粉塵の蓄積に対応するために、アンカーの長さを少なくとも全直径の 1 つ超える必要があります。
• 穴の掃除：圧縮空気または手動ポンプを使用して、ほこりやゴミを取り除きます。残留粒子により、糸のかみ合いと引き抜き抵抗が減少します。
• 駆動方法：必要に応じて、トルク制御されたインパクトドライバーまたはマイナス/プラスビット付きのドリルを使用してください。推奨駆動速度: 過熱やねじ山剥がれを防ぐために 800 ～ 1200 RPM。
• トルク制限:直径 1/4 インチの固体コンクリート (C20/25) の場合、推奨取り付けトルクは 8 ～ 12 N·m です。これを超えると、ドライブの凹部が損傷したり、柔らかい基板ではネジ山が削れたりする可能性があります。
• 基材の種類:固体コンクリート、レンガ、中空ブロック、石材に適しています。中空材料の場合、アンカーはキャビティ壁と係合します。負荷値は、サイト固有のテストによって確認する必要があります。

この装置は拡張力に依存しないため、より大きなエッジクリアランスを必要とする機械式拡張アンカーとは異なり、吹き出しを引き起こすことなくエッジ距離を直径の 2 倍に減らすことができます。

ラスパートコーティングの性能と選択

この機器に適用されている青色の Ruspert コーティングは 3 層システムであり、露出したアプリケーションに対して優れた耐食性と美的一貫性を提供します。

• ベースレイヤー:リン酸亜鉛化成コーティング – 密着性を向上させ、初期の犠牲保護を提供します。
• 中間層:エポキシ樹脂 – 湿気や塩化物の侵入に対するバリアとして機能します。
• トップコート:青色のポリウレタンベースの仕上げ – 紫外線安定性、耐摩耗性があり、バッチ全体で色の一貫性を実現します。
• 塩水噴霧性能:コーティングの厚さ (8 ～ 15 μm) に応じて、この製品は ASTM B117 に準拠した 500 ～ 1500 時間の中性塩水噴霧耐性を達成しており、沿岸および工業環境に適しています。
• 代替コーティング:ホワイト ラスパートは、同様の腐食保護レベルを維持しながら、異なる外観を必要とするプロジェクトにも使用できます。

厚さは蛍光 X 線測定を使用してインラインで監視され、ヘッド、ねじ山側面、ダイヤモンド ポイント全体が均一にカバーされることが保証されます。これにより、臨界応力領域のコーティングボイドによる早期破損が防止されます。

品質管理とバッチのトレーサビリティ

鋼およびコンクリート接続用六角ワッシャーヘッドコンクリートねじの製造プロセスは、ISO 9001:2015 要件に準拠した多段階検査システムによって管理されています。

• 原材料の検証:C1022A ワイヤの各コイルは発光分光分析を受け、炭素含有量 (0.20 ～ 0.25%) とマンガン レベルを検証します。冷間圧造の前に引張試験で延性を確認します。
• 冷間圧造とねじ転造:光学コンパレータとねじゲージを使用して、外径、ピッチ、切断線の形状を監視する工程内チェックを 30 分ごとに行います。
• 熱処理：雰囲気を制御した連続メッシュベルト炉。表面硬度 (HV 530 ～ 560) と中心硬度 (HV 380 ～ 420) は、各バッチのサンプルに対してビッカース試験機を使用して検証されます。
• コーティングの厚さ:非破壊蛍光 X 線測定は、総厚 8 ～ 15 μm を対象として、各バッチの 5% で実行されます。
• 引き抜き試験:破壊試験は生産ロットごとに万能試験機で実施され、引張強度1100N/mm²を超える値が記録されています。

すべての検査記録はバッチ固有のトレーサビリティを備えてデジタル的に保存されるため、現場でパフォーマンスに関する問い合わせがあった場合に根本原因を分析できます。このレベルの文書は、耐荷重用途で使用される建設グレードのファスナーの標準です。

応用シナリオと構造的用途

この製品は、鋼製部材または固定具がコンクリートまたは石材の基材に取り付けられる接続用に広く仕様化されています。六角ワッシャーヘッドは大きなクランプ領域を提供し、柔らかい材料での引き抜けのリスクを軽減します。

• 窓枠の固定:ワッシャーヘッドを使用して、広い範囲に荷重を分散させて、アルミニウムまたは PVC プロファイルをフラッシュ仕上げのコンクリート敷居に固定します。
• 屋内および屋外の手すり:スチールまたは木製の手すりをコンクリート壁にしっかりと取り付け、大型の拡張アンカーを必要とせずに安全荷重要件を満たします。
• スチール製ドアフレーム:金属フレームをコンクリートの床または壁の下地に固定します。六角頭により、標準のソケットまたはレンチで簡単に締め付けることができます。
• ジョイント水切りと被覆材:金属製の水切りまたは外装材を石積みの壁に取り付けるために使用されます。ラスパートコーティングは、異種金属間の界面での腐食を防ぎます。
• 機器の取り付け:耐振性が必要なコンクリートの天井や壁に配電パネル、HVAC ブラケット、照明器具を固定します。
• 臨時工事：ネジは取り外し可能な性質があるため、基板を損傷することなくステージングおよび足場の取り付けを分解できます。

いずれの場合も、この装置はウェッジアンカーに必要な設定ツールやトルク制限レンチが不要なため、拡張ボルトに比べて設置の複雑さが軽減されます。

梱包とサプライチェーンの物流

サプライヤーは、小規模現場の配送から国際物流のための大型コンテナ輸送まで、建設プロジェクトの規模に合わせた柔軟な梱包ソリューションを提供しています。

• 小さな箱の梱包:50、100、または 200 個入りのカスタム印刷されたカートンは、小売流通やサイト固有のキットの注文に適しています。
• バルク梱包:ストレッチラップでパレット化され、サイズ、数量、バッチコードのラベルが貼られた頑丈な段ボール箱または強化 PP 織袋。
• 木箱:海上輸送中に追加の機械的保護が必要な輸出貨物に利用可能です。
• 最小注文数量:単一の直径あたり 1000 キログラム。標準の 20 フィートのコンテナは、最大 25 の異なるサイズとヘッド/ドライブの組み合わせを組み合わせることができます。
• リードタイム：標準生産は注文確認から 20 ～ 25 日ですが、緊急の建設スケジュールに合わせて特急オプションも利用できます。

月産1,200トンの生産能力で、大規模インフラプロジェクトにも安定供給します。すべてのパレットはフォークリフトでの取り扱い用に設計されており、効率的にコンテナを積み込むために積み重ねることができます。

よくある質問

ダイヤモンドポイントのデザインは標準のチップと何が違うのですか？
ダイヤモンドの先端は、事前に開けられた穴の中心にネジを配置するファセット形状を備えており、最初の係合時の歩行や横滑りを軽減します。これは、正確な穴の配置が重要な硬化コンクリートで作業する場合に特に重要です。また、このポイントはゴミを穴の底に押し込むのではなく排除し、ネジ山のかみ合いを改善します。

六角ワッシャーヘッドはどのように取り付け信頼性を向上させますか?
六角ワッシャーヘッドは、トルクを適用するための六角ドライブと、クランプ圧力をより広い領域に分散する一体型ワッシャーを組み合わせています。これにより、ヘッドが柔らかい素材に埋め込まれるのを防ぎ、振動による緩みのリスクを軽減します。ワッシャーは内蔵の耐荷重面としても機能するため、別個のワッシャーが不要になります。

この製品は屋外の露出環境で使用できますか?
はい、青い Ruspert コーティングは屋外での使用のために特別に配合されています。 500 ～ 1500 時間の塩水噴霧耐性があり、沿岸地帯、工業地域、凍結融解サイクルのある地域で優れた性能を発揮します。極端な条件の場合は、白のラスパートまたは代替コーティングを指定できます。

事前穴あけは常に必要ですか? それとも自動で穴あけできますか?
事前の穴あけは必須です。この装置にはセルフドリリングチップがありません。ダイヤモンドポイントとハイロースレッドをガイドするパイロット穴に依存しています。下穴を開けずに打ち込もうとすると、ネジ部の損傷や製品の故障の原因となります。最適な保持強度を得るには、穴の直径がネジの直径と正確に一致している必要があります。

この装置の使用温度範囲はどれくらいですか?
C1022A 鋼は、-40 °C ～ +80 °C の範囲で機械的特性を維持します。 Ruspert コーティングは 120°C まで劣化することなく安定しています。 80°C を超える用途については、代替コーティングまたは材料オプションについて技術チームにご相談ください。

ネジは外して再利用できますか？
一時的な用途の場合は、ネジ山が損傷していなければ、ネジを取り外して再度取り付けることができます。ただし、コンクリートにはすでにねじ切りが形成されているため、再設置の際には保持強度が低下する可能性があります。恒久的な構造接続の場合は、交換をお勧めします。

製造上の利点と運用上の信頼性

工場の生産エコシステムは、品質の一貫性、納期の信頼性、鉄骨コンクリート接続用六角ワッシャーヘッドコンクリートねじの技術サポートの点で明確な利点を提供します。

• 統合された生産チェーン:伸線、冷間圧造、ねじ転造、熱処理、コーティングといった重要な作業はすべて社内で行われます。これにより、サプライチェーンのボトルネックが解消され、完全なプロセス制御が保証されます。
• ISO 9001:2015 認証:品質管理システムは毎年外部監査を受けており、サプライヤーの選定から最終的な発送まであらゆる側面が対象となります。すべての製造段階にわたるトレーサビリティのために文書が維持されます。
• 技術エンジニアリングサポート:社内チームは、穴のサイズ、トルク設定、材料の適合性に関する推奨事項を提供します。標準仕様、カスタム仕様のどちらでもご利用いただけます。
• 柔軟なバッチ生産:350 台以上の機械セットと月産 1,200 トンを誇るサプライヤーは、標準在庫注文とカスタマイズされた要件 (特殊な長さ、ヘッド スタイル、コーティング) の両方に対応できます。
• グローバルコンプライアンス:製品は関連する ANSI および DIN 規格を満たしており、ご要望に応じてテストレポートを入手できます。サプライヤーはヨーロッパ、アメリカ大陸、中東、アフリカ、東南アジアへの輸出経験があります。

社内製造、認定された品質管理、迅速な技術サポートの組み合わせにより、このサプライヤーは要求の厳しい構造用途における建築用ファスナーの信頼できる供給源となっています。
